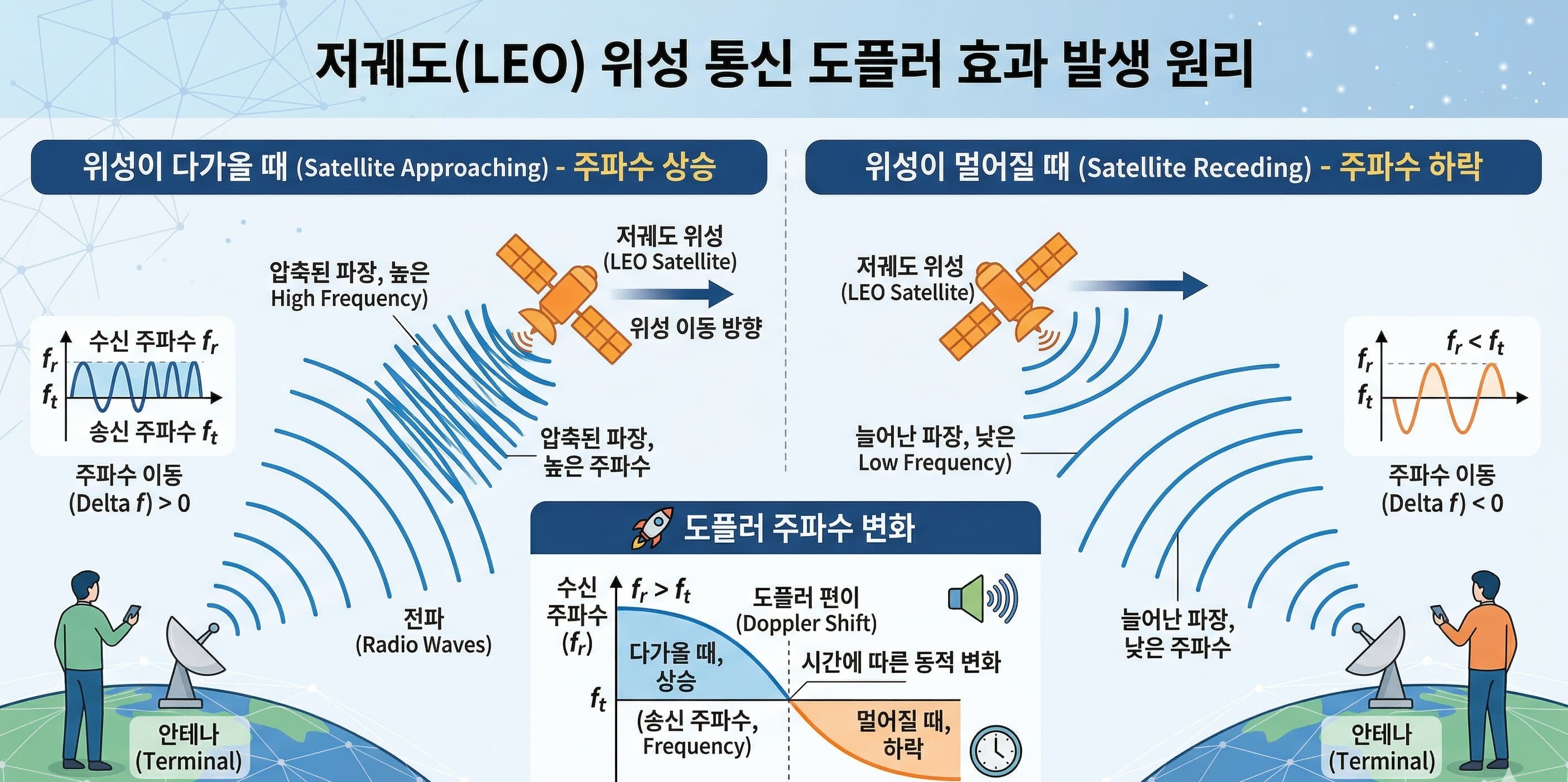

저궤도 위성 통신에서 도플러 효과가 발생하는 원리

▣ 고속 궤도 운동과 전자기파 전달 특성의 상호작용

※고속궤도 이론이란?



고속 궤도 운동은 인공위성이나 우주 물체가 중력에 의해 계속 끌려가면서도 매우 빠른 접선 방향 속도를 유지하여 지구 주변을 떨어지지 않고 공전하는 운동 상태를 의미한다.

핵심만 정리하면 다음과 같다.

• 위성은 항상 지구 중심 방향으로 자유 낙하 상태에 있다.
• 동시에 충분히 큰 수평(접선) 속도를 가지기 때문에 지표면에 충돌하지 않고 계속 빗겨 나간다.
• 이 두 힘의 균형으로 원형 또는 타원형 궤도 운동이 형성된다.
• 저궤도 위성의 경우 초속 수 km 수준의 매우 빠른 속도로 이동하며
  → 통신 지연 변화, 도플러 효과, 커버리지 이동 등의 현상이 발생한다.

저궤도 위성 통신 환경에서는 위성이 지구 중심을 기준으로 매우 높은 선속도를 유지하면서 공전하기 때문에 송신기와 수신기 사이의 상대적인 운동 상태가 전파 전달 특성에 직접적인 영향을 미친다. 전자기파는 전기장과 자기장이 결합된 파동의 형태로 공간을 따라 전파되며, 이때 파동의 주파수와 위상은 관측자의 기준 좌표계와 상대적인 운동 상태에 따라 다르게 인식될 수 있다. 특히 위성 통신과 같이 수천 킬로미터 규모의 링크를 형성하는 환경에서는 전파가 이동하는 시간 동안 송수신기 위치가 지속적으로 변화하기 때문에 파동 전달 과정 자체가 정적인 조건이 아닌 시간 변화적 조건에서 이루어진다고 볼 수 있다. 이러한 동적 전파 전달 환경은 지상 통신 시스템과 비교할 때 훨씬 복잡한 전파 해석과 시스템 보정 기술을 요구하는 배경이 된다.

저궤도 위성은 일반적으로 초속 수 킬로미터 수준의 공전 속도를 가지며, 지표면 기준으로는 매우 빠른 상대 이동을 형성한다. 이러한 고속 궤도 운동은 전파가 전달되는 동안 송신기와 수신기 간 거리뿐 아니라 전파 진행 방향에 대한 상대 속도 성분을 지속적으로 변화시키는 원인이 된다. 결과적으로 전파가 공간을 통해 전달되는 과정에서 파장의 공간적 분포와 위상 변화율이 시간에 따라 달라지게 되며, 이는 수신 신호 특성에 직접적인 영향을 미친다. 특히 위성이 관측 지점 상공을 통과하는 구간에서는 상대 속도의 방향 성분이 빠르게 변하기 때문에 전파 신호의 주파수 편이와 위상 변화가 동시에 나타나는 복합적인 전송 환경이 형성될 수 있다.

또한 고속 궤도 운동은 단순히 주파수 변화 문제에 국한되지 않고 전파 경로 길이의 시간 변화라는 측면에서도 중요한 의미를 가진다. 전자기파는 유한한 속도로 전달되기 때문에 신호가 송신된 시점과 수신되는 시점 사이에는 일정한 전파 지연이 존재하며, 이 시간 동안 위성과 단말의 상대 위치가 변하게 된다. 이러한 현상은 위성 링크에서 전파 경로 길이를 시간의 함수로 변화시키는 요인으로 작용하며, 이는 동기화 설계와 링크 예측 모델의 정확도에 영향을 미칠 수 있다. 특히 고주파 대역 통신에서는 위상 안정성이 시스템 성능을 좌우하는 중요한 요소가 되기 때문에 이러한 전파 경로 변화 특성을 정밀하게 고려한 설계 접근이 요구된다.

전자기파 전달 특성 측면에서 보면, 우주 공간은 대기 산란이나 장애물 반사와 같은 환경적 변수가 상대적으로 적기 때문에 전파는 비교적 직선 경로를 따라 전달되는 경향을 가진다. 그러나 이러한 단순한 전달 환경에서도 고속으로 이동하는 위성과의 상대 운동이 결합되면 수신 신호의 시간적 안정성이 저하될 수 있으며, 이는 전파 전달 과정에서의 위상 변동과 주파수 변동이 동시에 나타나는 원인으로 작용한다. 이러한 현상은 특히 위성 간 링크나 지상 게이트웨이와의 연결 구간에서도 발생할 수 있으며, 전체 네트워크 성능에 영향을 미치는 중요한 물리적 변수로 고려된다.

더 나아가 고속 궤도 운동은 통신 시스템의 자원 관리와 신호 처리 구조에도 간접적인 영향을 준다. 위성 통신 네트워크는 각 링크의 전파 전달 특성이 시간에 따라 변화하는 조건에서 운용되기 때문에 채널 추정과 적응형 전송 기술이 필수적으로 요구된다. 예를 들어 전송 파라미터를 실시간으로 조정하거나 예측 기반 모델을 활용하여 신호 변동에 대응하는 방식은 이러한 동적 전파 환경을 효과적으로 관리하기 위한 기술적 접근으로 이해할 수 있다. 이러한 설계 전략은 고속 이동 환경에서도 안정적인 데이터 연결을 유지하기 위한 핵심적인 통신 공학적 해결책으로 평가된다.

결과적으로 고속 궤도 운동과 전자기파 전달 특성의 상호작용은 단순한 도플러 주파수 변화 현상을 넘어 전파 경로 길이 변화, 위상 안정성, 링크 예측 정확도, 네트워크 자원 제어와 같은 다양한 기술 요소에 복합적으로 영향을 미치는 중요한 물리적 기반으로 이해할 수 있다. 이러한 특성을 정확히 분석하고 시스템 설계에 반영하는 과정은 저궤도 위성 통신이 안정적인 글로벌 연결 인프라로 발전하기 위한 필수적인 공학적 과제로 평가될 수 있다.

▣ 상대 속도 벡터와 도플러 주파수 편이의 정량적 관계

※도플러 주파수 편이(Doppler Frequency Shift)란?

  -송신기와 수신기 사이에 상대적인 이동이 있을 때 수신 신호의 주파수가 실제 송신 주파수와 다르게 관측되는 현상을 의미한다.

• 전자기파는 파동이므로 상대 속도 변화에 따라 파장이 압축되거나 늘어난다.
• 서로 접근하면 주파수는 높아지고, 멀어지면 주파수는 낮아진다.
• 주파수 편이의 크기는
  → 상대 속도와 사용 주파수에 비례한다.
• 위성 통신처럼 고속 이동 환경에서는 편이 크기가 커져
  → 동기화 오차
  → 데이터 오류
  → 통신 품질 저하
  위와 같은 문제가 발생할수 있다

도플러 효과는 송신기와 수신기 사이에 존재하는 상대 운동으로 인해 수신되는 전자기파의 주파수가 변화하는 현상을 의미하며, 이때 주파수 편이의 크기는 단순한 이동 속도 크기만으로 결정되지 않고 상대 속도 벡터가 전파 진행 방향과 이루는 기하학적 관계에 의해 정량적으로 결정된다. 전자기파는 공간을 따라 일정한 전파 속도로 전달되지만, 관측자가 신호가 도달하는 방향으로 이동하거나 반대로 멀어지는 경우에는 동일한 시간 동안 관측되는 파동의 위상 변화량이 달라지게 된다. 이러한 위상 변화율의 차이가 곧 주파수 편이로 나타나며, 이는 통신 시스템에서 반송파 동기화와 신호 복조 성능에 직접적인 영향을 미치는 물리적 요인으로 작용한다.

상대 속도 벡터는 송신기와 수신기의 위치 변화 속도를 공간 좌표계에서 표현한 물리량으로 이해할 수 있으며, 도플러 주파수는 이 벡터의 전파 진행 방향 성분에 비례하는 특성을 가진다. 즉 상대 속도 벡터가 전파가 전달되는 방향과 동일한 방향으로 클수록 수신 주파수 변화 폭은 커지며, 반대로 전파 진행 방향과 수직에 가까운 운동 성분은 도플러 편이에 거의 영향을 주지 않는다. 이러한 관계는 위성 통신과 같이 삼차원 공간에서 링크가 형성되는 환경에서 매우 중요한 의미를 가지며, 위성의 궤도 경로와 사용자 단말의 위치 관계에 따라 도플러 변화 패턴이 시간에 따라 비선형적으로 나타나는 이유를 설명해 준다.

정량적으로 보면 도플러 주파수 편이는 전파 중심 주파수와 상대 속도의 비율에 의해 결정되는 경향을 가지며, 동일한 상대 속도 조건에서도 사용 주파수 대역이 높아질수록 편이 크기는 증가한다. 이러한 특성은 저궤도 위성 통신에서 고주파 대역을 활용할 경우 주파수 보정 요구 조건이 더욱 엄격해질 수 있음을 의미한다. 특히 위성이 지평선 근처에서 상승하거나 하강하는 구간에서는 상대 속도 벡터의 전파 방향 성분이 빠르게 변하기 때문에 도플러 주파수 변화율 또한 급격히 증가하는 특징이 나타난다. 이 구간에서는 짧은 시간 동안 주파수 추적 오차가 크게 발생할 수 있으므로 통신 시스템은 예측 기반 보정 알고리즘이나 고속 동기화 루프를 활용하여 안정적인 링크 품질을 유지하도록 설계된다.

또한 상대 속도 벡터의 방향 변화는 단순한 주파수 이동뿐 아니라 위상 누적 특성에도 영향을 미친다. 전자기파는 파동 형태로 전달되기 때문에 주파수 편이가 존재하면 수신 신호의 위상 변화 속도 역시 시간에 따라 달라지며, 이는 변조 신호 복조 과정에서 심볼 동기화 성능에 영향을 줄 수 있다. 특히 위상 변조 기반 고속 통신 시스템에서는 이러한 미세한 주파수 변화도 오류율 증가 요인으로 작용할 수 있기 때문에 상대 속도 벡터의 시간적 변화를 정밀하게 추적하는 기술이 중요하다.

위성 네트워크 운용 관점에서도 상대 속도 벡터와 도플러 편이의 정량적 관계는 중요한 의미를 가진다. 위성 간 링크와 지상 게이트웨이 연결 구간에서는 각 링크마다 서로 다른 상대 운동 조건이 형성되므로 네트워크는 링크별 주파수 보상 전략을 차별적으로 적용해야 할 필요가 있다. 이러한 접근 방식은 스펙트럼 효율을 유지하면서도 안정적인 데이터 전달을 가능하게 하는 기반 기술로 평가되며, 차세대 통합 통신 환경에서는 이러한 동적 주파수 관리 기술의 중요성이 더욱 커질 것으로 예상된다.

결과적으로 상대 속도 벡터와 도플러 주파수 편이의 관계는 단순한 파동 현상 설명을 넘어 통신 시스템 동기화 설계, 전송 효율 최적화, 네트워크 자원 관리 전략 전반에 영향을 미치는 핵심적인 공학 개념으로 이해할 수 있다. 이러한 정량적 관계를 정확히 모델링하고 실시간 제어 기술에 반영하는 과정은 저궤도 위성 통신의 성능과 서비스 안정성을 확보하기 위한 필수적인 설계 요소로 평가된다.



▣ 수신 신호 동기화와 물리 계층 성능에 미치는 영향

무선 통신 시스템에서 수신 신호 동기화는 반송파 주파수, 위상, 심볼 타이밍과 같은 기본적인 신호 기준을 송신 신호와 정확히 일치시키는 과정을 의미하며, 이는 물리 계층 성능을 결정하는 핵심적인 기술 요소로 평가된다. 특히 저궤도 위성 통신과 같이 상대 운동이 큰 환경에서는 도플러 주파수 편이와 전파 지연 변화가 동시에 발생하기 때문에 동기화 유지 난이도가 지상 통신 환경보다 훨씬 높아진다. 이러한 동기화 오차는 수신 신호의 스펙트럼 위치와 위상 안정성에 영향을 주며, 결과적으로 변조 신호 복원 과정에서 오류 발생 가능성을 증가시키는 요인으로 작용한다.

반송파 주파수 동기화가 정확히 이루어지지 않을 경우 수신기 내부에서 생성되는 기준 신호와 실제 수신 신호 사이에 주파수 오프셋이 발생하게 된다. 이러한 오프셋은 위상 회전 속도를 증가시키거나 신호 성상도 분포를 왜곡시키는 형태로 나타날 수 있으며, 특히 고차 변조 방식이 적용된 통신 시스템에서는 작은 주파수 편이도 심볼 판별 오류 확률을 크게 높이는 원인이 된다. 또한 이러한 현상이 지속되면 전송 오류율 상승과 함께 재전송 요구가 증가하게 되어 전체 데이터 처리 효율이 저하될 수 있다.

심볼 타이밍 동기화 측면에서도 도플러 효과와 전파 지연 변화는 중요한 영향을 미친다. 위성과 단말 간 거리 변화에 따라 신호 도달 시간이 미세하게 변동하면 수신기는 최적의 샘플링 시점을 정확히 유지하기 어려워질 수 있다. 이러한 타이밍 오차는 심볼 간 간섭을 유발하여 신호 복조 성능을 저하시킬 수 있으며, 고속 데이터 전송 환경에서는 누적된 타이밍 오류가 패킷 손실이나 처리 지연 증가로 이어질 가능성이 있다. 따라서 위성 통신 시스템에서는 적응형 타이밍 추적 알고리즘과 예측 기반 동기화 기법이 함께 활용되어 안정적인 수신 성능을 확보하도록 설계된다.

물리 계층 성능 관점에서 보면 동기화 정확도는 신호 대 잡음비 활용 효율과 스펙트럼 효율에도 직접적인 영향을 미친다. 주파수 오차나 위상 불안정성이 존재할 경우 동일한 수신 전력 조건에서도 실제 데이터 복원 성능은 저하될 수 있으며, 이는 링크 용량 감소와 서비스 품질 저하로 이어질 수 있다. 특히 다중 반송파 기반 전송 방식이나 위상 민감도가 높은 변조 기술이 적용된 시스템에서는 동기화 오차가 시스템 성능을 제한하는 주요 요인으로 작용할 수 있다.

또한 위성 네트워크 전체 운용 관점에서도 수신 신호 동기화 성능은 중요한 의미를 가진다. 각 위성 링크에서 발생하는 주파수 편이와 지연 변화가 네트워크 전반에 걸쳐 누적되면 데이터 경로 최적화와 자원 할당 전략에도 영향을 줄 수 있기 때문이다. 이를 해결하기 위해 통신 시스템은 파일럿 신호 기반 채널 추정, 적응형 주파수 보상, 고정밀 시간 기준 동기화 기술 등을 통합적으로 적용하여 안정적인 물리 계층 성능을 유지하도록 설계된다.

결과적으로 수신 신호 동기화는 단순한 신호 정렬 과정이 아니라 통신 시스템의 전송 효율과 오류 성능, 지연 특성까지 포괄적으로 좌우하는 핵심적인 기술 요소로 이해할 수 있다. 특히 저궤도 위성 통신과 같이 동적 전파 환경이 형성되는 시스템에서는 정밀한 동기화 유지 기술이 안정적인 글로벌 데이터 연결을 구현하기 위한 필수적인 공학적 기반으로 평가될 수 있다.



▣ 위성 네트워크 운용 및 자원 관리 관점에서의 기술적 의미

도플러 효과는 개별 링크 성능뿐 아니라 전체 위성 네트워크 운용 전략에도 영향을 미치는 요소로 평가된다. 저궤도 위성 군집 네트워크에서는 위성 간 통신 링크와 지상 게이트웨이 연결 구간마다 서로 다른 상대 속도 조건이 형성되기 때문에 각 링크별 주파수 보상 요구 조건이 달라질 수 있다. 이러한 특성은 네트워크 자원 할당과 스펙트럼 관리 전략 수립 과정에서 중요한 고려 사항으로 반영된다.

또한 차세대 통신 환경에서는 위성 통신과 지상 이동통신이 통합된 NTN 구조가 연구되고 있으며, 이 경우 서로 다른 이동성 특성을 가지는 네트워크 간 주파수 동기화 기술이 더욱 중요한 역할을 수행하게 된다. 이러한 기술적 흐름은 도플러 효과가 단순한 물리 현상이 아니라 미래 통합 통신 인프라 설계의 핵심 변수 중 하나임을 보여준다.



💡 나의 생각 : 도플러 효과가 위성 통신 설계에 가지는 의미

개인적으로는 저궤도 위성 통신에서 발생하는 도플러 효과가 단순한 물리 현상을 넘어 시스템 설계 난이도를 결정하는 중요한 요소라고 생각한다. 지상 이동통신 환경에서도 이동에 따른 주파수 편이가 발생할 수 있지만, 위성 통신에서는 상대 이동 속도가 매우 크기 때문에 이러한 현상이 더욱 뚜렷하게 나타날 수 있다. 이러한 특성은 통신 장비의 동기화 기술과 신호 처리 알고리즘 발전을 촉진하는 요인으로 작용할 수 있으며, 결과적으로 전체 통신 시스템 성능 향상과도 연결될 가능성이 있다고 본다.

또한 도플러 효과를 효과적으로 보상하는 기술은 향후 위성 기반 글로벌 통신 서비스 안정성을 확보하는 핵심 요소가 될 수 있다고 생각한다. 위성 네트워크가 확대되고 이동 환경에서의 데이터 연결 요구가 증가할수록 주파수 동기화와 채널 예측 기술의 중요성은 더욱 커질 것으로 예상된다. 이러한 기술 발전은 단순히 위성 통신 분야에 국한되지 않고, 향후 차세대 이동통신 시스템 설계에도 중요한 영향을 줄 수 있는 공학적 기반으로 작용할 가능성이 있다고 판단된다.

◆ 정리

5저궤도 위성 통신에서 도플러 효과는 고속 궤도 운동에 따른 상대 속도 변화가 전자기파 전달 특성과 결합되어 발생하는 주파수 편이 현상으로 이해할 수 있으며, 이는 통신 시스템의 동기화 구조와 네트워크 운용 전략 전반에 영향을 미치는 중요한 기술적 요소로 평가된다. 이러한 현상을 정확히 모델링하고 보상 기술을 적용하는 과정은 안정적인 글로벌 위성 통신 서비스 구현을 위한 필수적인 설계 기반으로 작용한다.
